煙囪加固裂縫維修施工措施應該注意的問題

煙囪裂縫維修施工措施：首先，拆除煙囪嚴重傾斜和開裂的部分煙囪墻壁和頂部及避雷針、爬梯子、避雷下線等。

2.拆除工作完成后，及時清理場地，清潔其余煙囪墻壁的飾面。

3.在堆積和拆除部分煙囪墻之前，首先使用標記為C25的鋼筋混凝土現澆水泥環梁加固新老連接處的結構。

4.消除其余部分煙囪壁內壁腐蝕層，用高壓泵送水，重新清潔其余煙囪壁內壁。

5.選擇100#標準一級紅磚，用# 75水泥石灰混合砂漿砌成，根據畫集《04G211磚煙囪》的規范恢復到原來煙囪的水平，使用標有C25的鋼筋混凝土現場入口。

6、根據阿特拉斯《04G211磚煙囪》的規格制作、安裝采訪、梯子、梯子及休息臺

7、根據Atlas[0x9A  8B]的規范制作、安裝避雷針和避雷線

8、對煙囪內壁進行首次人工干燥后，選擇13鋼絲網，使用460膨脹螺栓，以500毫米的間隔固定在煙囪壁的內壁。

9.在已經掛網的煙囪墻內壁上使用#75水泥混合砂漿擦拭并平整第一面。

10、手動干燥后，使用《04G211磚煙囪》涂抹三種程序(根據設計厚度在5-15mm之間)。

11、手動干燥，選擇《鉀水玻璃耐酸砂漿混合料》(根據設計要求選擇I型、II型或4型5型)，執行3個程序的內壁防腐措施

12、最后，爬上煙囪，避雷引誘下線等除銹，除塵，刷一次鐵紅防青，再刷兩次銀粉和油漆。

13、按照規范整頓1個工作日即可使用。

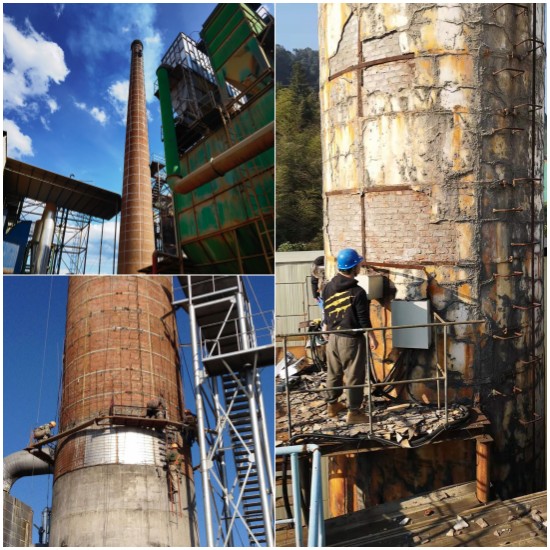

2.1磚煙囪加固：鍋爐上安裝濕式除塵器和脫硫設備，濕式除塵器和脫硫設備均為水膜、水浴工藝，磚煙囪在設計時一般是實用的干式除塵器，本來不考慮使用濕式除塵器對煙囪內壁進行有效的耐酸、耐溫、防滲透、防腐蝕處理，因此煙氣經過水浴后運輸，所用煤的硫含量較高，脫硫處理那么，煙也可以在鼓風機的作用下，通過煙囪推入煙囪，直接達到高空排放效果。硫含量高的水蒸氣在煙囪內徘徊，磚煙囪主體選擇普通材料建筑物，隨著時間的推移，這種硫含量高的水蒸氣儲存在磚砌體中，侵蝕磚砌體，發生變質，嚴重腐蝕煙囪。

2.2鋼筋混凝土煙囪：鋼筋混凝土煙囪的內襯一般采用耐火磚或頁巖磚及標準紅磚，由于未考慮使用濕吸塵器和脫硫設備對煙囪內壁進行有效的耐酸、耐滲、防滲透、防腐蝕處理(選擇耐酸磚內襯時除外)，因此，使用一段時間后，帶有二氧化硫的煙氣不會從耐酸內襯磚縫滲透出來，破壞原來應有的結構力，最終導致煙囪內襯開裂。

以上就是我們為您整理的煙囪加固裂縫維修施工措施應該注意的問題，希望能都給大家提供一些幫助，我們會在后續準備更多相關資訊，如果不想錯過，建議收藏我們的網站吧！
